Tre-rads rullsvinglager (13-serier) Leverantörer

Jiangsu Manchen Transmission Technology Co., Ltd. Hem / Produkt / Tre-rads rullsvinglager (13-serier)
  • Tre-rads rullsvinglager (13-serier)

Tre-rads rullsvinglager (13-serier)

Det tre-radiga rullen med svängningslager (13-serier) har en trele-rads rullkonstruktion, där de inre och yttre raderna med rullar främst bär axiella belastningar, medan den mellersta raden främst bär radiella belastningar. Arrangemanget av rullarna beräknas noggrant för att uppnå belastningsfördelning och minimera slitage. Denna design ger inte bara ett större bärande område utan minskar också effektivt slitage och potentiella fel orsakade av ojämn belastningsfördelning. Den exakta anpassningen och tillverkningen av rullarna med hög precision säkerställer smidig och stabil rotationsrörelse under olika driftsförhållanden.

Säkerhet är vår högsta prioritet inom produktdesign. 13 -seriens svängande lager har genomgått en strikt säkerhetstest för att säkerställa stabil drift under olika förhållanden, vilket minimerar risken för fel och säkerställer operatörernas säkerhet. Våra produkter är tillverkade av höghållfast legeringsstål, utsatt för sträng värmebehandling och exakta bearbetningsprocesser för att säkerställa hårdhet och seghet. Detta val av material och bearbetningsmetoder säkerställer tillförlitligheten hos svängningslagret när de utsätts för tunga och slagbelastningar.

Vår produktdesign betonar underhåll av underhåll och förenklar rutinmässiga underhållsförfaranden. Regelbunden smörjning och inspektioner kan avsevärt förlänga produktens livslängd, minska driftstopp och förbättra driftseffektiviteten för utrustningen. 13 -seriens svänglager är lämpligt för olika tunga maskiner, inklusive men inte begränsat till kranar, grävmaskiner, tornkranar och hamnhanteringsutrustning. Dess höga belastningskapacitet och stabilitet gör den till en oumbärlig nyckelkomponent i dessa maskiner.

Vi ser fram emot att samarbeta med dig och tillhandahålla kvalitetsprodukter och tjänster. Besök vår webbplats för att lära dig mer om tre-raders rullningslager (13-serier), eller kontakta oss direkt för detaljerade produktkataloger och citat.

Kontakta oss Jiangsu Manchen Transmission Technology Co., Ltd.

Tekniska egenskaper

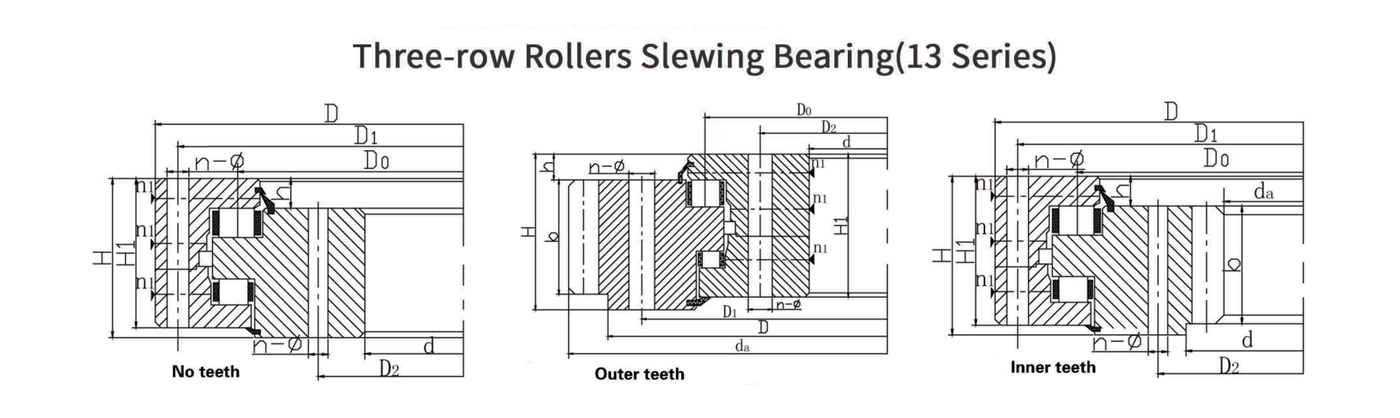

13 serie av grundparametrar
Serienummer INGA. Grundstorlek Konfigurationsstorlek Monteringsstorlek Strukturell storlek Redskapsdata Yttre redskapsdata Innerutrustning
Inga tänder Yttertänder Innertänder D d H D 1 D 2 n Bulthål Skruvhål n1 H 1 h b x m da Z da Z
Typ O Typ 123
D 0 D 0 D 0 ∅ ∅ T
1 130.25.500 131.25.500 133.25.500 634 366 148 598 402 24 18 M16 32 4 138 32 80 ➕0.5 5 664 130 337 80
132.25.500 134.25.500 6 664.8 108 338.4 67
2 130.25.560 131.25.560 133.25.560 694 426 148 658 462 24 18 M16 32 4 138 32 80 ➕0.5 5 724 142 397 77
132.25.560 134.25.560 6 724.8 118 398.4 58
3 130.25.630 131.25.630 133.25.630 764 496 148 728 532 28 18 M16 32 4 138 32 80 ➕0.5 6 808.8 132 458.4 90
132.25.630 134.25.630 8 806.4 98 459.2 68
4 130.25.710 131.25.710 133.25.710 844 576 148 808 612 28 18 M16 32 4 138 32 80 ➕0.5 6 886.8 145 536.4 75
132.25.710 134.25.710 8 886.4 108 539.2 60
5 130.32.800 131.32.800 133.32.800 964 636 182 920 680 36 22 M20 40 4 172 40 120 ➕0.5 8 1006.4 123 595.2 87
132.32.800 134.32.800 10 1008 98 594 70
6 130.32.900 131.32.900 133.32.900 1064 736 182 1020 780 36 22 M20 40 4 172 40 120 ➕0.5 8 1102.4 135 691.2 79
132.32.900 134.32.900 10 1108 108 694 66
7 130.32.1000 131.32.1000 133.32.1000 1164 836 182 1120 880 40 22 M20 40 5 172 40 120 ➕0.5 10 1218 119 784 91
132.32.1000 134.32.1000 12 1221.6 99 784.8 76
8 130.32.1120 131.32.1120 133.32.1120 1284 956 182 1240 1000 40 22 M20 40 5 172 40 120 ➕0.5 10 1338 131 904 83
132.32.1120 134.32.1120 12 1341.6 109 904.8 71
9 130.40.1250 131.40.1250 133.40.1250 1445 1055 220 1393 1107 45 26 M24 48 5 210 50 150 ➕0.5 12 1509.6 123 988.8 96
132.40.1250 134.40.1250 14 1509.2 105 985.6 82
10 130.40.1400 131.40.1400 133.40.1400 1595 1205 220 1543 1257 45 26 M24 48 5 210 50 150 ➕0.5 12 1665.6 136 1144.8 96
132.40.1400 134.40.1400 14 1663.2 116 1139.6 82
11 130.40.1600 131.40.1600 133.40.1600 1795 1405 220 1743 1457 48 26 M24 48 6 210 50 150 ➕0.5 14 1873.2 131 1335.6 96
132.40.1600 134.40.1600 16 1868.8 114 1334.4 84
12 130.40.1800 131.40.1800 133.40.1800 1995 1605 220 1943 1657 48 26 M24 48 6 210 50 150 ➕0.5 14 2069.2 145 1531.6 110
132.40.1800 134.40.1800 16 2076.8 127 1526.4 96
13 130.45.2000 131.45.2000 133.45.2000 2221 1779 231 2155 1845 60 33 M30 60 6 219 54 160 ➕0.5 16 2300.8 141 1702.4 107
132.45.2000 134.45.2000 18 2300.4 125 1699.2 95
14 130.45.2240 131.45.2240 133.45.2240 2461 2019 231 2395 2085 60 33 M30 60 6 219 54 160 ➕0.5 16 2556.8 157 1926.4 121
132.45.2240 134.45.2240 18 2552.4 139 1933.2 108
15 130.45.2500 131.45.2500 133.45.2500 2721 2279 231 2655 2345 72 33 M30 60 8 219 54 160 ➕0.5 18 2822.4 154 2185.2 122
132.45.2500 134.45.2500 20 2816 138 2188 110
16 130.45.2800 131.45.2800 133.45.2800 3021 2579 231 2955 2645 72 33 M30 60 8 219 54 160 ➕0.5 18 3110.4 170 2491.2 139
132.45.2800 134.45.2800 20 3116 153 2488 125
17 130.50.3150 131.50.3150 133.50.3150 3432 2868 270 3342 2958 72 45 M42 84 8 258 65 180 ➕0.5 20 3536 174 2768 139
132.50.3150 134.50.3150 22 3537.6 158 2758.8 126
18 130.50.3550 131.50.3550 133.50.3550 3832 3268 270 3742 3358 72 45 M42 84 8 258 65 180 ➕0.5 20 3936 194 3168 159
132.50.3550 134.50.3550 22 3933.6 176 3154.8 144
19 130.50.4000 131.50.4000 133.50.4000 4282 3718 270 4192 3808 80 45 M42 84 8 258 65 180 ➕0.5 22 4395.6 197 3116.8 165
132.50.4000 134.50.4000 25 4395 173 3610 145

Rekommenderade produkter

Hålla kontakten med

SUBMIT
Om oss
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd grundades 2019. Vi är tillförlitliga tillverkare av tre-rader med tre rader (13-serier) i Kina. Vi är också en professionell svängbärande tillverkningsföretag som integrerar design, forskning och utveckling, tillverkning och försäljning. Företaget ligger i Huangtu Town, Jiangyin City, Jiangsu -provinsen, med mycket bekväm transport. Företaget har mogna tekniska förhållanden och välutrustad utrustning. Dess produkter används allmänt i industrirobotar, medicinsk utrustning, ingenjörsmaskiner, hamnmaskiner, miljöskyddsutrustning, fotovoltaisk industri och andra områden. Företaget följer alltid företagets affärsfilosofi om "Quality First, Win-Win Cooperation" för att tillhandahålla högkvalitativa tjänster och tillförlitliga produkter för nya och gamla kunder. Ge företag med ett komplett utbud av lösningar som hjälper dem att förbättra sin förvaltningsnivå och produktionskapacitet så att företag alltid kan upprätthålla konkurrenskraften i den hårda marknadskonkurrensen och uppnå snabb och stabil utveckling av företag.

Hederstillstånd
Nybörjare
Produktkunskap

Underhållsförfaranden för att hålla tre-raders rullsvänglager i gott skick

Bibehållen tre-raders rullningslager är avgörande för att säkerställa deras optimala prestanda, livslängd och tillförlitlighet. Här är detaljerade underhållsförfaranden för att hålla dessa lager i gott skick:
Visuell inspektion: Kontrollera om skador: Kontrollera lagret visuellt för eventuella tecken på skador, såsom sprickor, deformationer eller överdrivet slitage på tävlingarna eller rullarna. Titta för kontaminering: Se till att det inte finns några smuts, skräp eller andra föroreningar som finns runt i lagen eller i smörjsystemet. Operationalcheckar: Lyssna på Uniusual Noises: Under Operation, Lyssna, lyssna, No, No, SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM SOM STALSA SOM STALA SOM STIDA SOM SOM ATT SPIDA FÖR ATT SPALA, SPALA STERA SOM SOM AS AS AS AS AS AS AS AS AS AS AS AS AS ASUALE Knackning, som kan indikera interna problem. Överföringsprestanda: Kontrollera om tecken på onormal prestanda, såsom överdriven vibration eller svårigheter i rotation.
Smörjmedelstyp: Välj lämpligt smörjmedel: Använd det rekommenderade smörjmedlet (fett eller olja) som anges av tillverkaren för lagret. Se till att smörjmedlet är kompatibelt med driftsförhållandena och temperaturer. Smörjfrekvens: Följ tillverkarens riktlinjer: Följ smörjintervallen som anges av tillverkaren. Ofta smörjning kan behövas i högbelastning eller höghastighetsapplikationer.
Tillämpningsmetod: Korrekt applicering: Applicera smörjmedel enhetligt och undvik över smörjning, vilket kan leda till överskott av tryck och potentiella lagar. Kassera begagnat smörjmedel ordentligt för att undvika förorening.
Korrekt installation: Se till att korrekt justering: Korrekt justering är avgörande för att förhindra ojämn belastningsfördelning och för tidigt slitage. Följ installationsriktlinjerna noggrant. Kontrollera monteringsytor: Se till att monteringsytorna är rena, platta och fria från skräp innan du installerar lagret.
Undvik överbelastning: Fäst till lastgränser: Se till att lagret inte utsätts för belastningar som överstiger dess angivna kapacitet. Överbelastning kan leda till för tidigt fel. Lastningsförhållanden: Justera operationer: Justera driftsförhållandena vid behov för att undvika överdrivna belastningar eller stunder som kan påverka lagerets prestanda.
Fortsätt med rent: Förhindra förorening: Se till att lagerområdet hålls rent och fritt från föroreningar som damm, smuts eller fukt. Använd tätningar eller täckningar: Använd tätningar eller täckningar för att skydda lagret från externa föroreningar om tillämpliga material.
Vibrationsanalys: Övervaka vibration: Använd vibrationsanalysverktyg för att övervaka lagerets tillstånd. Ovanliga vibrationsmönster kan indikera potentiella problem. Temperaturövervakning: Kontrollera temperaturen: Övervaka regelbundet rörelsetemperaturen för lagret. Överdriven temperatur kan indikera smörjproblem eller andra problem.
Ta itu med problem omedelbart: Reparera eller ersätta: Om några problem upptäcks under inspektioner eller drift, adressera dem snabbt. Reparera eller byt ut lagret vid behov för att förhindra ytterligare skador eller fel. Följ tillverkarens instruktioner: Använd äkta delar: När du reparerar eller byter ut komponenter använder du delar och material som rekommenderas av tillverkaren för att säkerställa kompatibilitet och prestanda.
Underhållsposter: Håll detaljerade poster: Håll detaljerade register över alla underhållsaktiviteter, inklusive smörjning, inspektioner och reparationer. Detta hjälper till att spåra lagerets tillstånd och planera framtida underhåll.
Regelbundna inspektioner, korrekt smörjning, korrekt installation och renlighet är nyckeln till att upprätthålla tre-rads rullsvänglager. Överföringsbelastningsförhållanden, med lämpliga underhållsmetoder och att ta itu med eventuella problem snabbt hjälper till att lagren förblir i gott skick och fungerar pålitligt under hela deras livslängd.

Faktorer som orsakar kostnadsförändringar för tre-raden rullande lagerlager

Kostnaden för tre-raders rullningslager kan variera på grund av flera faktorer. Att förstå dessa faktorer kan hjälpa till att hantera och förutsäga kostnadsförändringar effektivt. Här är de primära faktorerna som påverkar kostnaden:
Råvaror: Materialpriser: fluktuationer i priserna på råvaror som stål, legeringar och smörjmedel kan direkt påverka kostnaden för tillverkning av tre-rads rullningslager. Materialkvalitet: högre kvalitet eller specialmaterial, såsom högkvalitativa stål eller avancerade kompositer, kan öka kostnaderna på grund av deras superioritet och processkrav.
Tillverkningskostnader: Produktionsteknologi: Avancerade tillverkningsprocesser och maskiner kan höja kostnaderna men förbättra precision och prestanda. Investeringar i ny teknik eller uppgraderingar till befintlig utrustning kan påverka produktionskostnaderna. Laborkostnader: Förändringar i arbetskraftskostnader, inklusive löner och förmåner, påverkar de totala tillverkningskostnaderna. Arbetsintensiva processer eller kvalificerade arbetskraftskrav kan bidra till högre kostnader.
Design och teknik: Komplexitet: Mer komplexa mönster eller anpassade lösningar kan innebära ytterligare teknik- och utvecklingskostnader. Designmodifieringar för att uppfylla specifika applikationskrav kan öka kostnaden. Prototypning och testning: Kostnader förknippade med prototypning, testning och validering av nya mönster kan påverka det totala priset på lagren.
Produktionsvolym: Ekonomier: Större produktionsvolymer leder ofta till minskade kostnader per enhet på grund av stordriftsfördelar. Lägre produktionskörningar kan leda till högre kostnader per enhet. Inventoriska nivåer: Att hantera lager- och produktionsscheman kan påverka kostnaderna. Höga lagernivåer kan leda till lagringskostnader, medan just-in-time-produktion kan påverka tillgänglighet och prissättning.
Försörjningskedja och logistik: Transportkostnader: Fluktuationer inom transport- och fraktkostnader, inklusive bränslepriser och fraktpriser, kan påverka de totala kostnaderna för lager. Leverans tillförlitlighet: Variation i leverantörens tillförlitlighet och ledtider kan påverka produktionsscheman och kostnaderna. Störningar eller förseningar i leveranskedjan kan resultera i ökade kostnader.
Kvalitetskontroll och testning: Inspektionskostnader: Rigorös kvalitetskontroll och testningsprocesser säkerställer produkttillförlitlighet men kan öka tillverkningskostnaderna. Höga standarder för kvalitetssäkring kan kräva mer resurser och tid. Regleringar och efterlevnad: Standarder och certifieringar: Överensstämmelse med industristandarder och certifieringar (t.ex. ISO, ASTM) kan innebära ytterligare kostnader för testning, dokumentation och kvalitetshantering. Miljöföreskrifter: Att följa miljöregler och praxis, till exempel avfallshantering eller utsläpp, kan tillämpningskostnader.
Marknadens efterfrågan och konkurrens: efterfrågan fluktuationer: Förändringar i marknadens efterfrågan på tre-rads rullningslager kan påverka prissättningen. Hög efterfrågan kan leda till ökade priser, medan låg efterfrågan kan leda till kostnadsminskningar eller rabatter.Competitiva priser: Konkurrenstryck och prissättningsstrategier från andra tillverkare kan påverka prissättningen. Företag kan justera priser baserat på marknadskonkurrens och positionering.
Ekonomiska förhållanden: Inflation: Allmän ekonomisk inflation kan påverka råvarupriser, arbetskraftskostnader och andra utgifter, vilket leder till förändringar i lagerkostnaderna. Kursbutrakurser: För företag som är involverade i internationell handel kan fluktuationer i valutakurser påverka kostnaderna för import eller export av komponenter och färdiga produkter.
Forskning och utveckling (FoU): Innovationskostnader: Investeringar i forskning och utveckling för att förbättra lagerprestanda eller utveckla nya funktioner kan öka kostnaderna. Dessa investeringar kan emellertid leda till högre värdeprodukter och potentiella långsiktiga kostnadsbesparingar. Sammanfattning och specialfunktioner: Anpassning: Anpassade eller specialiserade lager skräddarsydda för specifika applikationer eller kundkrav har vanligtvis högre kostnader på grund av ytterligare design, produktion och testinsatser. Specifika funktioner: Lager med avancerade funktioner, såsom förbättrade belastningskapaciteter, med högre kostnader på grund av ytterligare design, produktion och testinsatser. Speciella funktioner: Lager med avancerade funktioner, såsom förbättrade belastningsförmåga, med högre kostnader på grund av ytterligare design, produktion och testinsatser. Specifika funktioner: Lager med avancerade funktioner, såsom förbättrade belastningsförmåga, har temperaturmotstånd och korrosionsresultat, kan ha högre kostnader: Lager med avancerade funktioner, såsom förbättrade lastkapaciteter, temperaturbeständighet, eller korrosionsbeständigheterna, kan de har en komplexa funktioner på grund av att dessa har funktioner.
Kostnaden för tre-rads rullsvänglager påverkas av en rad faktorer inklusive råmaterialpriser, tillverkning och arbetskraftskostnader, designkomplexitet, produktionsvolym, dynamik för leveranskedjan, lagstiftning och marknadsförhållanden. Att förstå dessa faktorer kan hjälpa till att hantera kostnader, prognosförändringar och fatta välgrundade inköpsbeslut.
