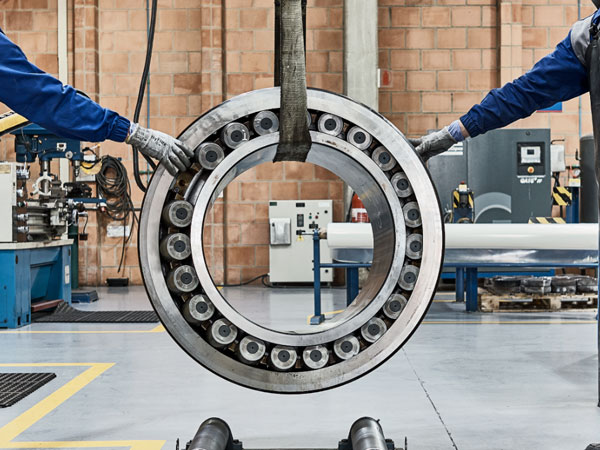

Industrial Slewing Rings: The Unsung Heroes of Heavy Rotation

I en värld av industrimaskiner, där massiva belastningar möter exakta rörelser, står en komponent som den kritiska möjliggöraren: Industriellt svängkranslager . Mycket mer än bara ett enkelt lager, det är den robusta, roterande ryggraden som tillåter kranar att svänga, grävmaskiner att gräva, vindturbiner för att spåra vinden och radaruppsättningar för att skanna horisonten. Dessa högkonstruerade ringar är de tysta arbetshästarna som underlättar jämn, kontrollerad rotation under extrema belastningar och tuffa förhållanden.

Beyond Basic Bearings: Definiera svängringen

En industriell svängring (även känd som ett svänglager, vridbordslager eller roterande lager) är ett rullningslager med stor diameter designat för att hantera samtidigt :

• Axiella belastningar: Krafter som verkar parallellt med rotationsaxeln (som vikten av en kranbom).

• Radiella belastningar: Krafter som verkar vinkelrätt mot axeln (som vind som trycker i sidled på en turbingondol).

• Omvälvande ögonblick: Krafter som tenderar att tippa eller luta strukturen (en stor utmaning i applikationer som grävmaskiner eller tunga lyftare).

Till skillnad från mindre lager är svängringar vanligtvis specialkonstruerade eller valda från omfattande kataloger för att matcha applikationens specifika belastning, storlek, miljö och monteringskrav. De integreras direkt i maskinens struktur och fungerar ofta själva som ett primärt strukturellt element.

Kärnanatomi och funktion

Även om designen varierar, definierar nyckelelement industriella svängringar:

1. Ringar: Två koncentriska ringar (inre och yttre), vanligtvis tillverkade av höghållfast, smidd legerat stål. En ring har typiskt kugghjul (interna eller externa) integrerade för drivmekanismer.

2. Rullande element: Kulor eller rullar (cylindriska eller avsmalnande) som överför belastningar mellan ringarna. Arrangemanget bestämmer lagertypen och dess lasthanteringsförmåga.

3. Raceways: Precisionsbearbetade spår på ringarna där rullelementen löper. Värmebehandling (induktionshärdning) säkerställer hållbarhet.

4. Tätningar: Kritisk för att utesluta föroreningar (damm, vatten, grus) och bibehålla smörjning. Det finns flera tätningsalternativ för olika miljöer.

5. Smörjsystem: Smörjnipplar och kanaler säkerställer att rullande element och löpbanor är ordentligt smorda för lång livslängd och smidig drift. Centraliserade autosmörjsystem är vanliga.

6. Monteringshål: Ett mönster av gängade eller enkla hål på båda ringarna för säker bultning till maskinens stödjande och roterande strukturer.

Dominerande typer: Matchande design för att ladda

De två vanligaste konfigurationerna är:

1. Enrads fyrpunktskontaktkullager:

   • Strukturera: En rad med bollar som springer i en löpbana med gotisk båge.

   • Förmåga: Utmärkt för att hantera kombinerade axiella, radiella och momentbelastningar samtidigt. Mycket kompakt design.

   • Idealisk för: Måttlig belastning, applikationer som kräver kompakthet (kranar, lätta grävmaskiner, materialhanteringsskivor, medicinska skannrar).

2. Korsade rullager:

   • Strukturera: Två uppsättningar cylindriska rullar anordnade vinkelrätt (korsade) mellan ringarna. Rullar växlar riktning.

   • Förmåga: Överlägsen styvhet och mycket hög momentbelastning tack vare rullarnas linjekontakt. Hanterar höga axiella och momentbelastningar effektivt.

   • Idealisk för: Högprecisionstillämpningar, mycket höga momentbelastningar, situationer som kräver maximal styvhet (tunga grävmaskiner, robotarmar, precisionsvridskivor, tunnelborrmaskiner, stora radarpiedestaler).

Andra varianter inkluderar Double-Row Ball, Three-Row Roller (för extremt höga belastningar) och specialiserade konstruktioner.

Vart de vänder sig: Kritiska industriella tillämpningar

Svängringar är oumbärliga inom tung industri:

1. Anläggning och gruvdrift:

   • Grävmaskiner (bomsving, husrotation)

   • Mobilkranar (bomsving, rotation av övre strukturen)

   • Tornkranar (svängning av fock och motfock)

   • Betongpumpar (bomled)

   • Gruvspadar och draglinor

2. Vindenergi:

   • Yaw Systems: Roterar hela gondolen för att möta vinden.

   • Pitch Systems: Justering av vinkeln på enskilda blad (mindre ringar).

3. Materialhantering:

   • Hamnkranar (Ship-to-Shore, RTG)

   • Stacker/Reclaimers

   • Roterande gaffeltruckar och orderplockare

   • Skivspelare för automatisk lagerhållning

4. Försvar och flyg:

   • Radar & parabol piedestaler

   • Missil Launcher Torn

   • Gun Turrets

   • Lastlastare för flygplan

5. Industrimaskiner:

   • Svetspositionerare och manipulatorer

   • Indexeringstabeller (CNC, montering)

   • Robotarmar (tunga leder)

   • Medicinsk bildbehandlingsutrustning (CT, PET-skannrar)

   • Förpacknings- och bearbetningsutrustning

Nyckelspecifikationer och urvalsfaktorer

Att välja rätt svängkrans är avgörande för säkerhet, prestanda och livslängd. Kritiska faktorer inkluderar:

• Ladda betyg: Dynamisk och statisk axiell, radiell och momentkapacitet (definieras vanligtvis enligt ISO 281 eller liknande).

• Styvhet: Motstånd mot deformation under belastning (avgörande för precision).

• Kugghjulsspecifikationer: Modul, antal tänder, noggrannhetsgrad (om driven).

• Storlek och mått: Håldiameter, total höjd, bultcirkel.

• Material och härdning: Stålkvalitet, löpbanas hårdhet (t.ex. HRC 58-62).

• Tätning: IP-klassning (Ingress Protection), tätningsmaterialkompatibilitet.

• Smörjning: Typ, intervall, metod (manuell, autosmörjning).

• Miljöförhållanden: Temperaturområde, exponering för damm, vatten, kemikalier, saltspray.

• Montering: Gränssnittsdesign, bultkrav, överväganden för förspänning.

• Certifieringar: Branschspecifika standarder (t.ex. DNV-GL för offshore, AGMA för växlar).

The Future of Rotation: Trends in Slewing Ring Technology

Innovation fortsätter att tänja på gränserna:

• Avancerade material och beläggningar: Förbättrad slitstyrka, korrosionsskydd och utmattningslivslängd.

• Integrerad avkänning (IoT): Lager utrustade med sensorer för övervakning av vibrationer, temperatur, belastning och smörjning, vilket möjliggör förutsägande underhåll.

• Förbättrade tätningslösningar: Förbättrade material och design för längre livslängd i extrema miljöer (djup gruvdrift, offshore).

• Lättvikt: Optimerad design med finita elementanalys (FEA) och avancerade material för att minska vikten utan att offra styrka.

• Ökad precision: För krävande applikationer som robotteknik och högprecisionstillverkning.

• Hållbarhetsfokus: Längre livslängd, återtillverkningsprogram och miljövänliga smörjmedel.

Slutsats: Pivotal Point

Industriella svängkransar är mer än bara komponenter; de är de grundläggande pivotpunkterna som enorma krafter och kritiska rörelser förlitar sig på. Deras robusta design, precisionsteknik och rena lastbärande kapacitet gör dem oersättliga för att möjliggöra det tunga maskineri som bygger vår värld, genererar ren energi och utför krävande industriella uppgifter. Att förstå deras typer, kapacitet och urvalskriterier är viktigt för både ingenjörer och operatörer. När maskiner växer sig större, smartare och fungerar i tuffare miljöer, säkerställer den kontinuerliga utvecklingen av svängringsteknologi att de förblir den pålitliga, roterande grunden för modern industri. När man specificerar för kraftig rotation är valet av rätt svängkrans inte bara ett tekniskt beslut – det är ett åtagande för säkerhet, tillförlitlighet och driftframgång.
